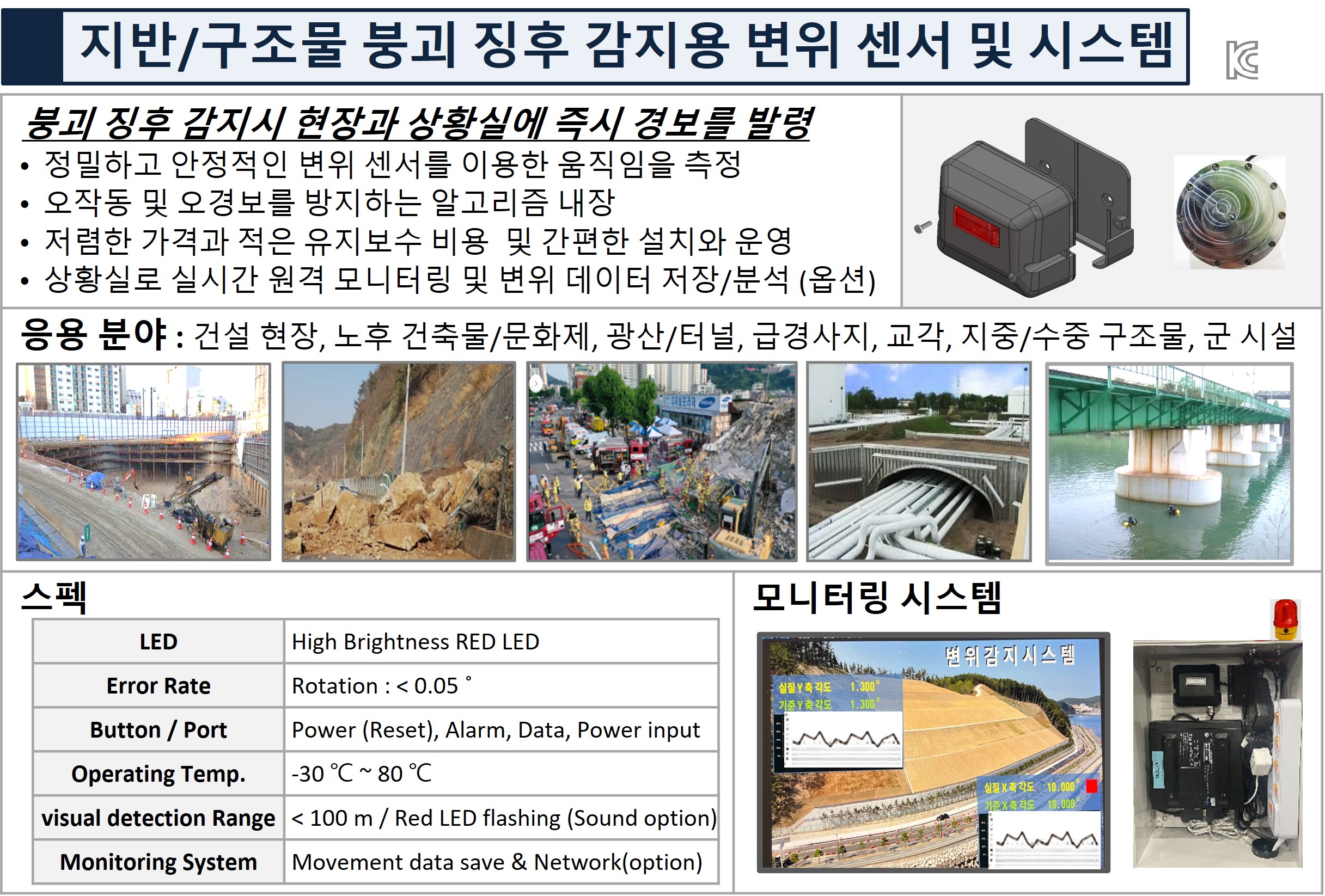

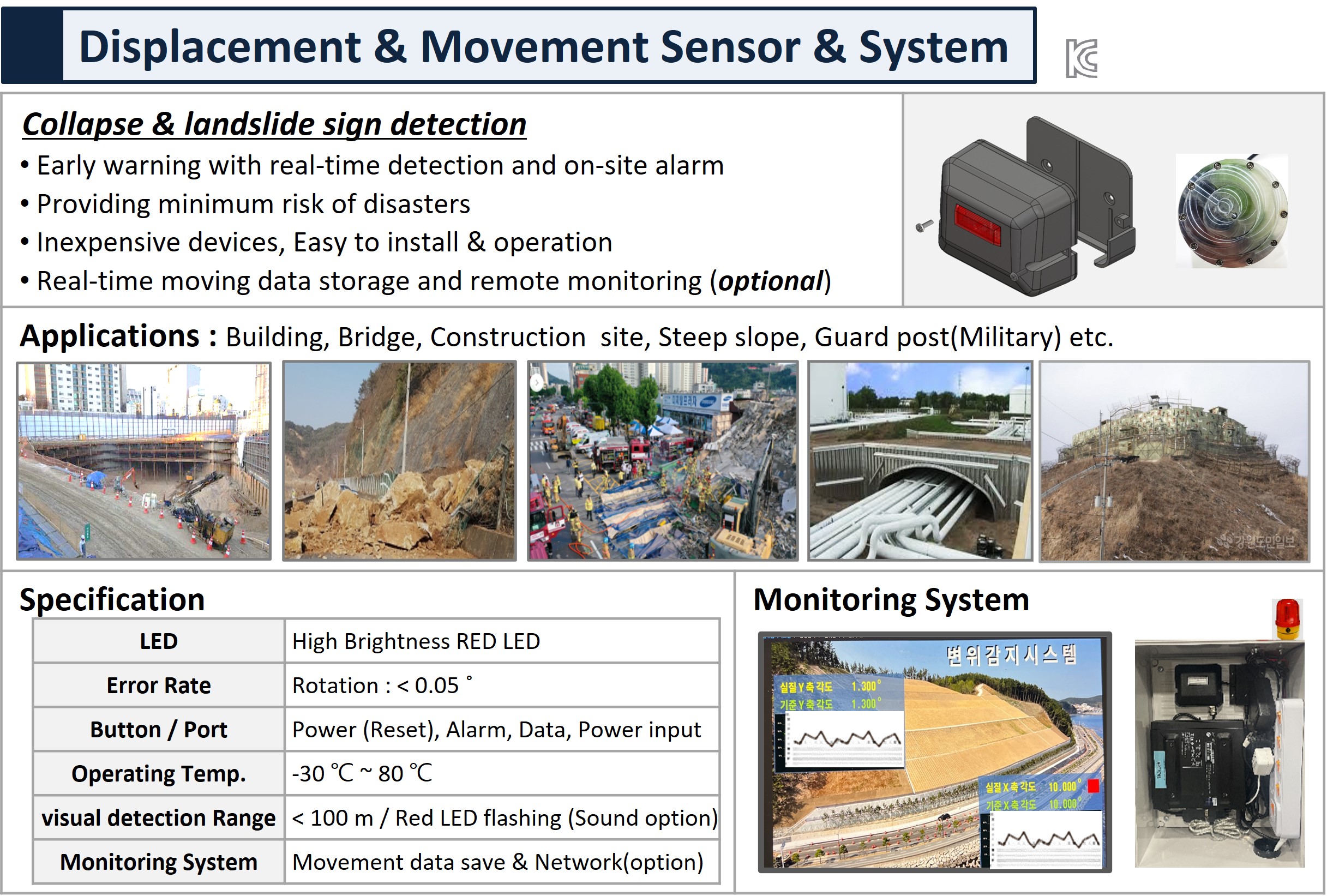

보급형 구조물/지반 붕괴 징후 감지 및 경보 시스템

보급형 구조물/지반 변위(붕괴 징후) 감지 센서 / 시스템

제품 소개

보급형 구조물/지반 붕괴 징후 감지 및 경보 시스템

– 한국건설기술연구원과 EMTAKE가 공동으로 개발한 특허를 활용한 시스템

“중대재해처벌법” 상황에서 필수 안전 대응 장치 (“안전관리비”로 활용 가능)

– Made in Korea / EMTAKE 생산



[특징]

– 구조물과 지반의 이동으로 인하여 붕괴가 발생할 수 있는 위험 블록에 손쉽게 부착하고,

– 붕괴 징후를 조기에 감지 후, 즉시 실시간으로 현장에서 LED 경보 알람을 함으로써

– 인명 피해 및 재해를 미리 막을 수 있는 보급형 스마트 감지 센서.

– 동영상 소개

     https://youtu.be/E2t53QNDVWs



[ 장점]

 – 멀티 스마트 센서 : 경사계 / 변위계 / 균열계 등의 3가지 기능을 수행

 – 저비용 보급형 붕괴 징후 감지 경보 시스템 : 1 point 계측 비용으로 수십 Point 감시 가능

 – 정밀한 감지력 : 회전 오차 : ± 0.5도 이내, 움직임 오차 : 2mm 이내

 – 다양한 장소에 쉽게 설치 및 해체 : 초소형/초경량 장치 / 저전력 설계

– 간편한 운영 시스템 : 설치 후 1~2년간 내장된 베터리로 동작, 1개 버튼으로 1 click 동작/운영

– 극한 환경 : 우천(방수) / 1년 4계절 극한 상황(- 40 ~ 80도)에서 동작

– 운영 목적 / 장소에 따라 선택하여 설치 및 운영 :

1)  [독립형 기기] 설치 현장에서 알람을  발생

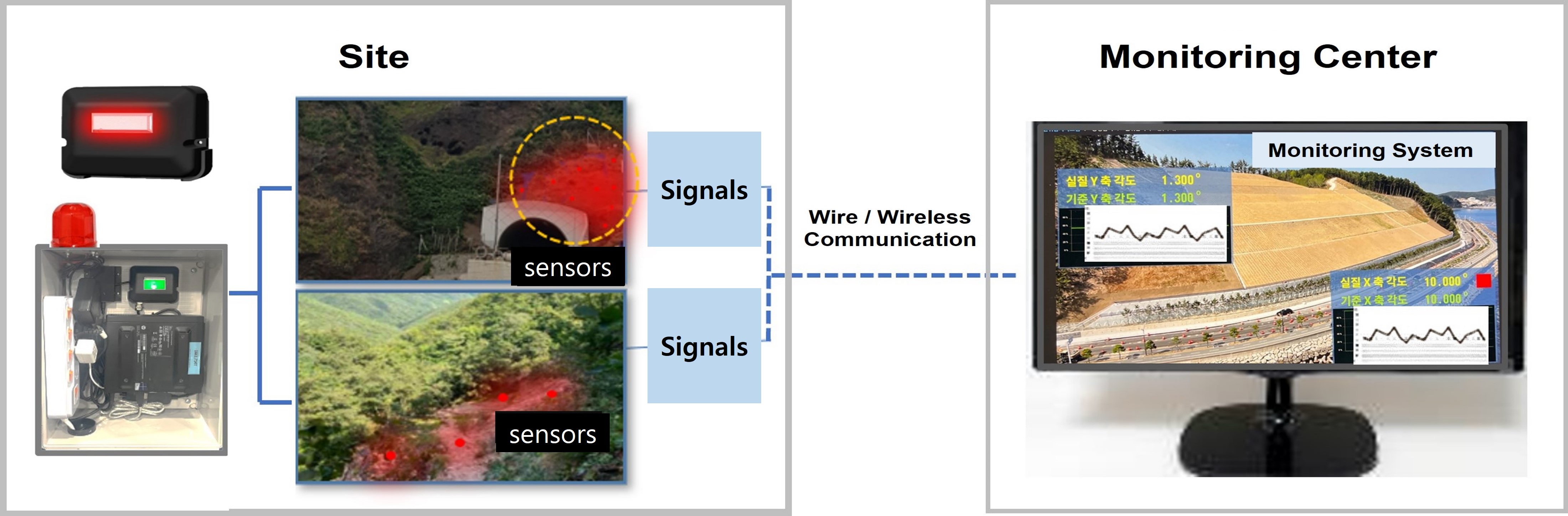

2) [센터 연계형 네트워크형 시스템] 현장과 모니터링 시스템에서 동시에 알람을 발생



[ 주요 적용 분야]

 –  건설 현장 :  흙막이 공사 현장, 건물 철거 현장, 건물 신축 현장, 노후 주택, 노후 축대

 – 비탈면 현장 : 산사태 우려 급경사지, 도로변 비탈면, 낙석 지역, 국공립 공원, 태양광발전소, 하천 제방



[적용 예]

스마트 센서는 고객 요구 사항에 따라 성능 / 기능 등을 수정하여 공급을 할 수 있습니다.

개발 협력  및 구매 상담 문의는 EMTAKE로 e-mail을 보내 주시기 바랍니다.

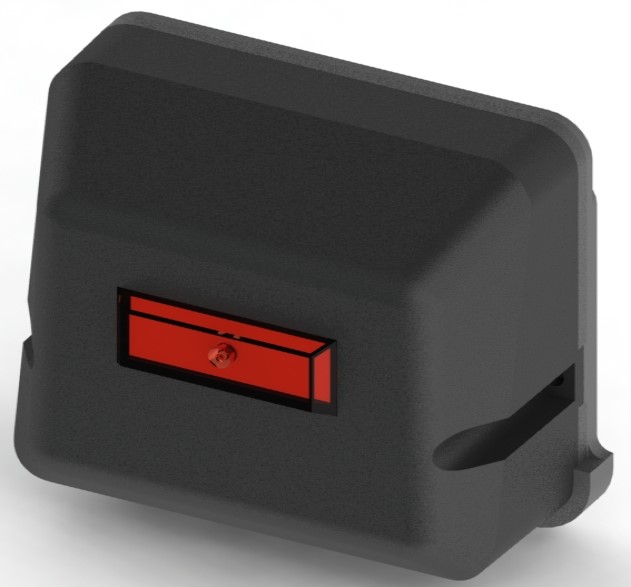

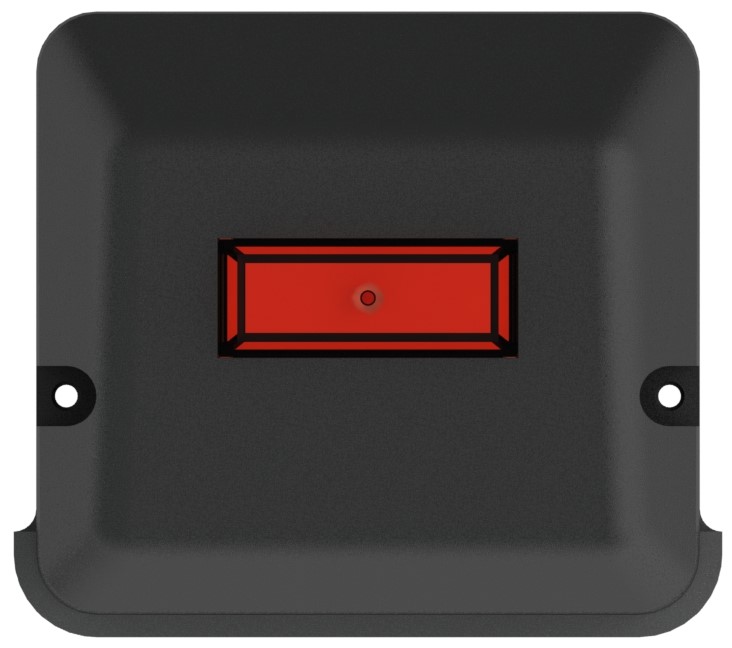

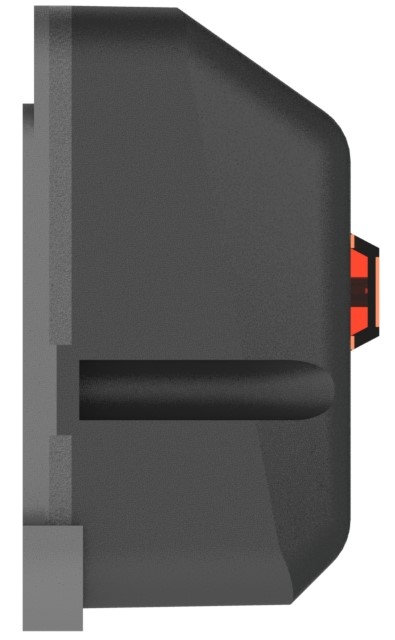

제품 갤러리

제품 사양

LED 경보 고 휘도 Red LED (6 units)
측정 오차 <  0.5도(회전)
버튼 전원 (On / Off),  리셋
동작 온도 / 방수   – 30도 ~ + 80도 / IP67
최대 감시 거리 < 100 M (권장 : < 70 M)
전원 DC 9V
사용 시간 1년 ~ 2년
사이즈 90 X 90 X 40 mm
